Network : Multiple Access : Controlled Access

전 posting 에서는 Multiple Access 에선 Random Access를 배웠다.

이제 Access를 어떻게 control할 것인지에 대해 공부해보자

---

1. Reservation

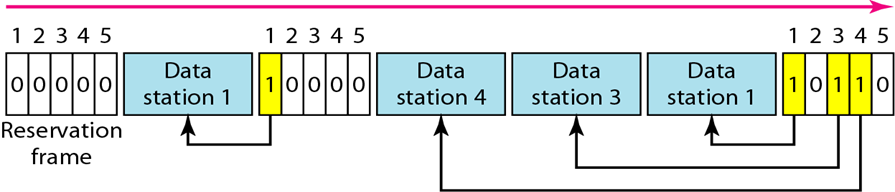

station은 data를 보내기 전에, reservation을 할 수도 있다.



Reservation



2. Polling

Polling은 primary와 secondary로 구성이 되어있다.

Primary는 control을 직접 담당하는 station이다. Select, Poll 이라는 frame으로 control 한다.

secondary는 그 control을 따른다.



Polling

위의 그림을 보면서 설명을 해보자.

Primary station이 있을 때, Primary 는 다른 station에 정보를 보낼 때, Select 라는 Frame을 보내게 된다.

속히 말해 "너 data 줄건데 받을래?" 라고 묻는 것이다.

Select frame을 secondary station에서 받으면, ack를 보내고 Primary 는 Data를 보내게 된다.



data를 요청할 때도 마찬가지이다.

이번에는 "너 Data 있으면 나 좀줘~" 라고 묻는 것이다.

Polling frame을 secondary station에서 받으면 Data를 보내게 된다.

여기서 NAK, ACK 모두 동일하게 적용된다. 잘 받았으면 ACK를 보내게 되고, 못 받았으면 NAK를 보낸다.



3. Token-passing Network

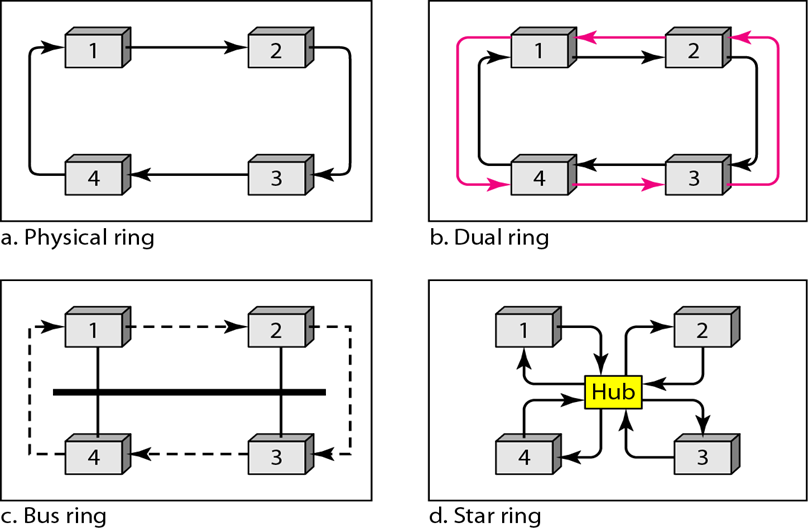

Token passing network

실제로 우리가 cluster간에 network를 구성할 때, network를 physical layer 관점으로 본 것이다.
